Descrizione

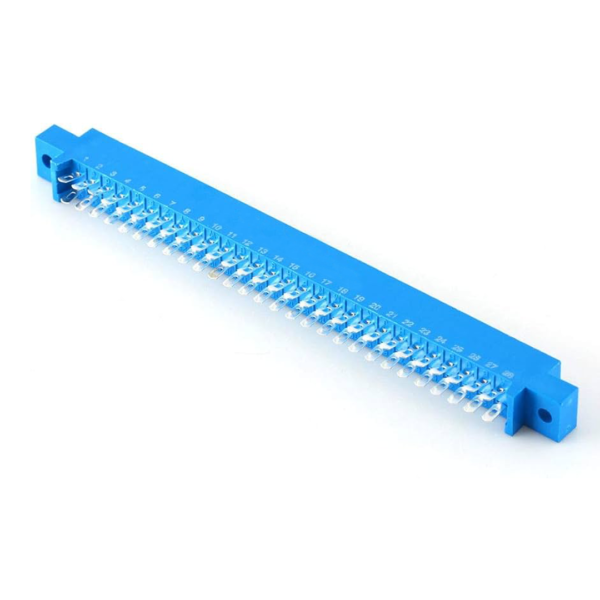

Connettore Jamma 56 Vie IS175056-R Blu
Il connettore JAMMA a 56 vie IS175056-R è un’interfaccia standard utilizzata principalmente nelle schede di gioco arcade per collegare la scheda elettronica (PCB) alle altre componenti della macchina, come pulsanti, joystick, alimentazione e display.
Questa connessione è stata introdotta come un modo universale per facilitare l’intercambiabilità delle schede di gioco tra diversi cabinet arcade e slot machine.
Struttura del connettore:
- Numero di vie: 56 vie (28 pin su ciascun lato, A e B). Ogni lato del connettore è identificato con lettere (A, B, C…) per una fila, e numeri (1, 2, 3…) per l’altra. Per esempio, un pin può essere indicato come 1A (prima via, lato A)
- Dimensioni:
- Lunghezza: circa 10 cm
- Distanza tra i pin: standard a passo di 3,96 mm (0,156 pollici)
- Materiale: Plastica con contatti in metallo per garantire la conduzione elettrica
Funzioni dei pin Connettore Jamma 56 vie:
I 56 pin del connettore servono a fornire un’interfaccia per:
- Alimentazione:
- +5V (per l’elettronica della scheda)
- +12V (per audio o periferiche)
- -5V (usata in alcune schede specifiche)
- GND (terra)
- Ingressi di controllo:
- Collegamenti per joystick direzionali (su, giù, sinistra, destra)
- Pulsanti di fuoco (1-3 o più, a seconda del gioco)
- Controlli per 2 giocatori (duplicati per Player 1 e Player 2)
- Monete e servizio:
- Coin 1 e Coin 2 (segnali per l’inserimento delle monete)
- Start Player 1 e Player 2
- Service (per accedere a funzioni speciali come configurazioni)
- Uscite audio:
- Segnali mono o stereo per gli altoparlanti
- Segnali video:
- RGB (Rosso, Verde, Blu) e sincronizzazione
- Reset e segnali di diagnostica.
Applicazioni Principali:
- Macchine arcade classiche e moderne, slot machine
- Sistemi per retro-gaming
- Adattatori per convertire cabinati non JAMMA
Contenuto Connettore Jamma IS175056-R:
- 1 PZ Connettore Jamma 56 vie cod. IS175056-R
Inoltre, puoi approfittare degli sconti su acquisti multipli, per ottenere un risparmio ancora più vantaggioso!
Per qualsiasi richiesta o chiarimento, non esitare a contattarci: siamo a tua completa disposizione per consigli e assistenza personalizzata.
Scegli la protezione migliore per le tue installazioni, rendendole più sicure e durature. Acquista ora!
